Rollo automático de la correa de C Z que forma el equipo de la máquina 16 estaciones

Informacion basica
Lugar de origen: China
Nombre de la marca: Saibo
Certificación: CE/ISO
Número de modelo: CZ
Cantidad de orden mínima: 1 sistema
Precio: negotiation
Detalles de empaquetado: Conveniente para el envío del océano
Tiempo de entrega: 60 días laborables después del depósito recibido
Capacidad de la fuente: 300 sistemas por año
Información detallada
Nombre de producto: Rollo de la correa de la CZ que forma la máquina Poder: 20.5kw
Tamaño: CZ Grueso de acero: 1.5-3.0m m
Decoiler: Manual Estación: 16 estaciones
Material del rodillo: Gcr15 Impulsión: Cadena
Necesidad del envase: 1X40GP Material: Acero galvanizado
Alta luz:

Rollo automático de la correa de C que forma la máquina

,

Rollo automático de la correa de Z que forma la máquina

,

16 estaciones ruedan formando el equipo


Descripción de producto

Rollo completamente automático de la correa de la CZ que forma la máquina con el sistema de control del PLC



especificación 1.Main

No Especificación del material

1



Material conveniente Acero de carbono y acero galvanizado

2



Anchura de la materia prima De acuerdo con los tamaños de la correa.
3 Grueso 1.5mm-3.0m m



2.Specification de componentes

No   Especificación técnica y observación
1

O.N.U-mecanismo de botes giratorios manual





  • Anchura de la alimentación: 500m m
  • Capacidad: 3 toneladas
  • Modo de ampliar el &fight: interno amplíe el &fight por el manual
  • Manera de alimentación: manual
  • Color: azul
2

Nivelación de la parte





  • Rodillo de Flattener: la parte superior es 3 rodillos, abajo es 4 estaciones (el total es 7 rodillos)
  • Material del rodillo de Flattener: Dureza termal del tratamiento del SAE 1045 48-52 HRC.
  • Diámetro del eje del flattener: ¢70mm, material es SAE 1045, endureciendo y moderando
4

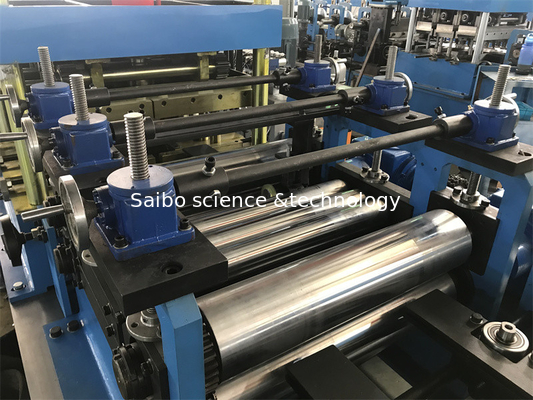

Rollo principal que forma la máquina





  • Estación del rollo: estación de 16 stations+ uno de rectificar
  • Material del rodillo: Gcr15, 58-62, dureza de HRC y cromar la superficie plateada
  • Diámetro del eje: material de ¢70mm: SAE1045
5

Estructura de la máquina:





  • Marco principal por la soldadura del haz 350H
  • Estructura de la máquina: sistema del corte del electrodo del alambre
  • Impulsión por la cadena
6

Sistema que corta hidráulico





  • Máquina adoptar el sistema hidráulico del corte del poste.
  • Cortar poder por hidráulico, 5.5KW
  • El cortar después de formar: Corte la hoja después del rollo que forma a la longitud requerida
  • Cortar el movimiento: La máquina principal parará al cortar, después del movimiento que la máquina continuará automáticamente.
  • Material de la cuchilla: Cr12 con el tratamiento térmico 58-60°
  • Tolerancia de la longitud: 3000mm+/- 1.5m m
7

Sistema hydráulico











  • Energía hydráulica: 5.5kw
  • Válvula electromagnética: 1 grupo
  • Aceite hidráulico: aceite hidráulico 46#





8

Gabinete de control informático









  • Ajuste programable de la longitud y de la cantidad del perfil
  • Lengua del sistema operativo: Inglés y chino
  • Ordenador usado para controlar longitud y cantidad. La máquina cortará automáticamente a la longitud y parar cuando sea necesario cantidad se alcanza
  • La inexactitud de la longitud se puede enmendar fácilmente.
  • Marca del PLC: Panasonic
9

Hacia fuera tabla





  • Articulado por el tubo de acero
  • Tamaño: los cerca de 2.0m long*0.8mwide*0.6-1mhigh
  • Una tabla de la salida con el rodillo de ayuda tres
  • Cantidad: 2 unidades



dibujo 3.Profile:


Rollo automático de la correa de C Z que forma el equipo de la máquina 16 estaciones 0



carta 4.The del flujo de proceso

Rollo automático de la correa de C Z que forma el equipo de la máquina 16 estaciones 1

O.N.U-mecanismo de botes giratorios-nivelación manual — tabla del Formar-corte-hacia fuera del rollo







5. Garantía

  • Garantía: garantía de 1 año a partir de la fecha del envío
  • Garantía:

1: Garantizado contra los malfuncionamientos debido a los defectos de producción por 1 año después de la fecha del envío. Serán reparadas gratuitamente.

2: Las reparaciones no estarán libres realizado del cambio incluso durante el período de garantía en siguen circunstancias

- El daño ocurre debido a un desastre natural

- El malfuncionamiento ocurre debido al error del usuario

- El malfuncionamiento ocurre debido a las modificaciones

- El malfuncionamiento ocurre debido al movimiento o al envío adicional después de la instalación

3: El billete de avión, el coste del transporte, el hotel, las comidas y 80$ por día serán para la cuenta del comprador si el ingeniero del fabricante tiene que deber enviar a la fábrica del comprador para mantener la máquina durante el período de garantía.
