Máquina de moldeado de rodillos de techo de costura permanente SSR de precisión hidráulica

Máquina de moldeado de rodillos de doble capa para paneles de techo

1Especificación de la materia


2. Parámetros detallados de la máquina


3. El gráfico del flujo de procesos

Descargador hidráulico Formación de rodillos Corte Tabla de extracción

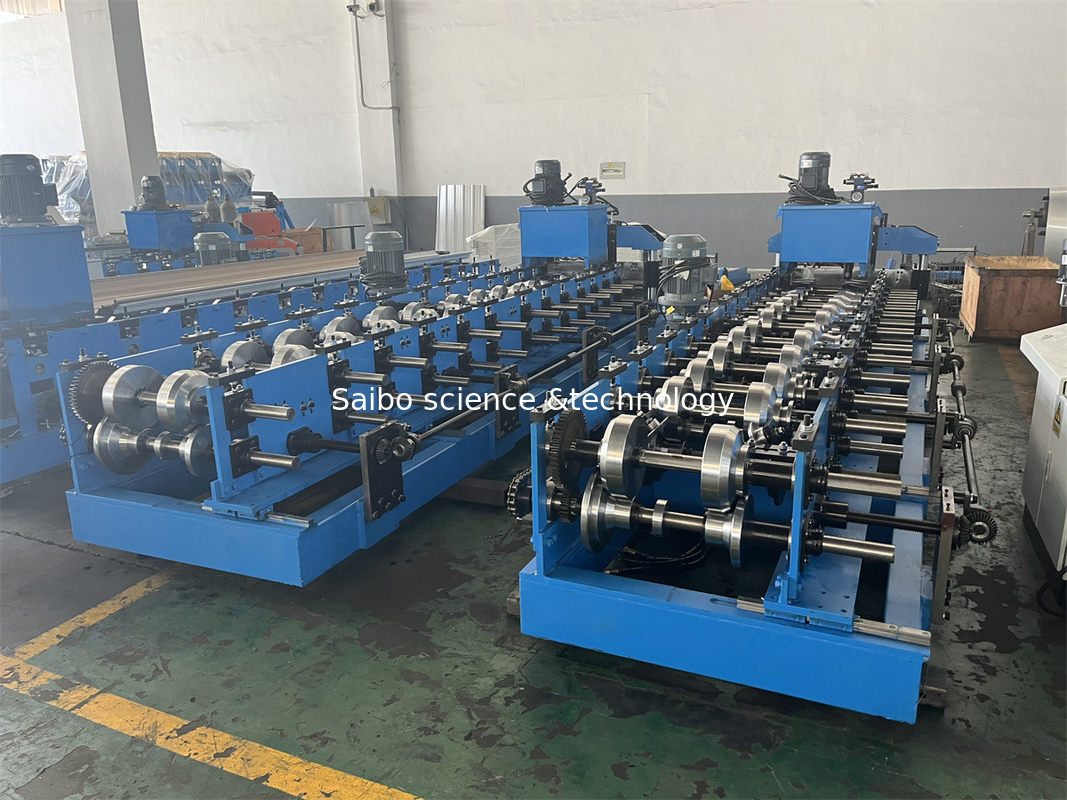

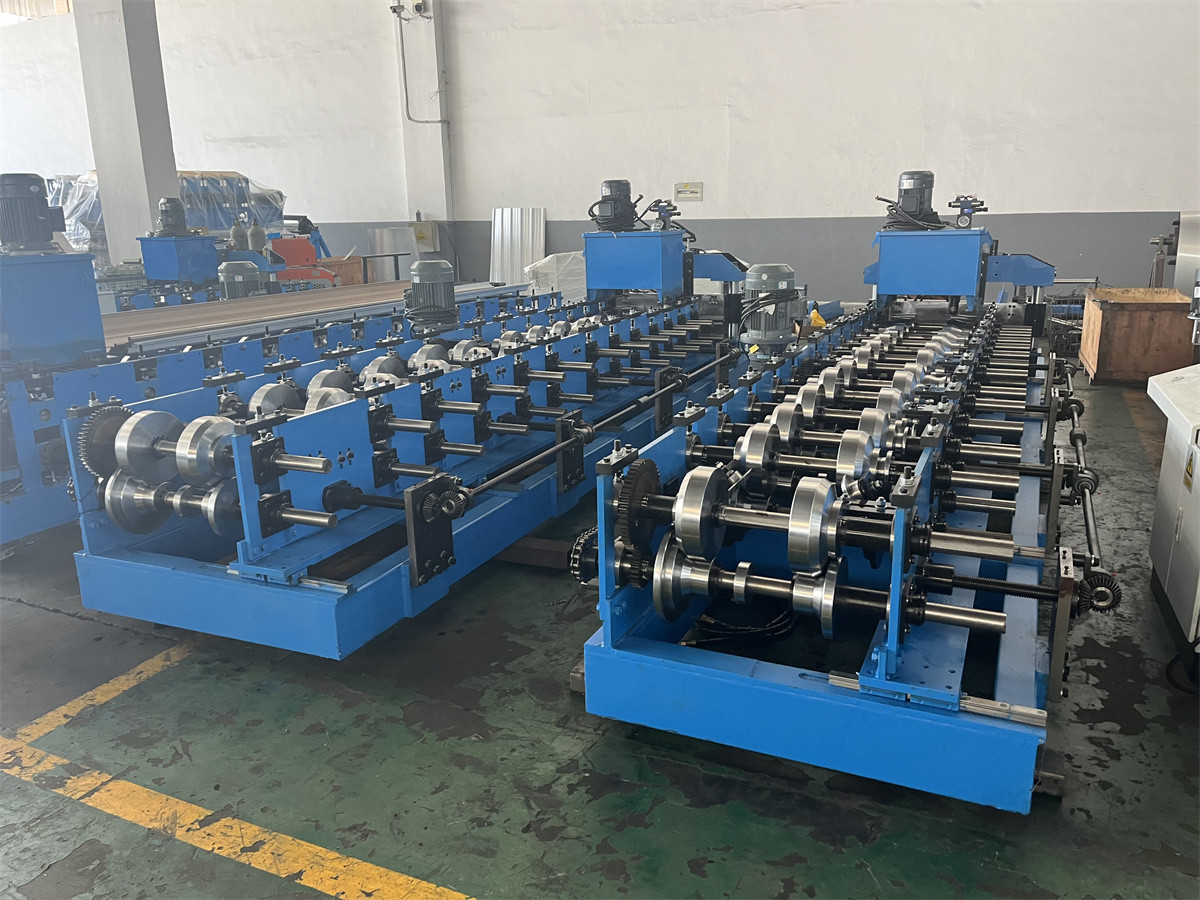

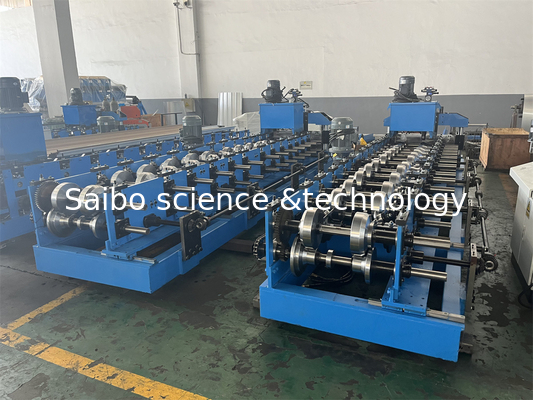

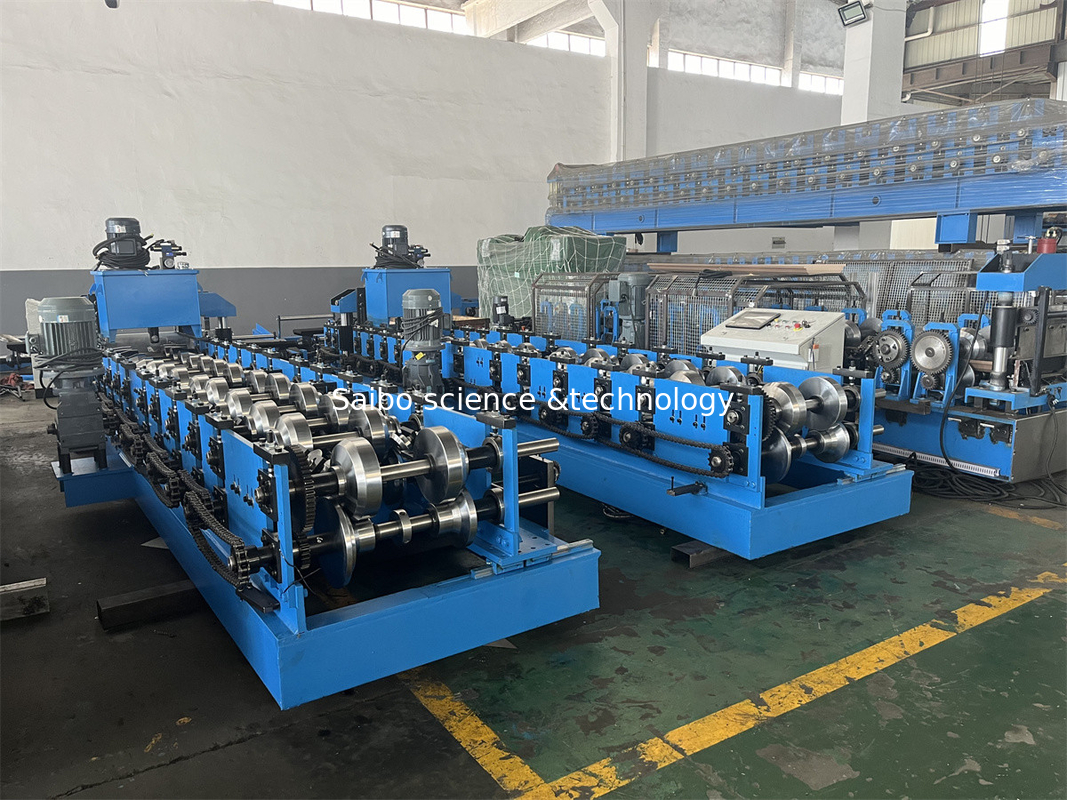

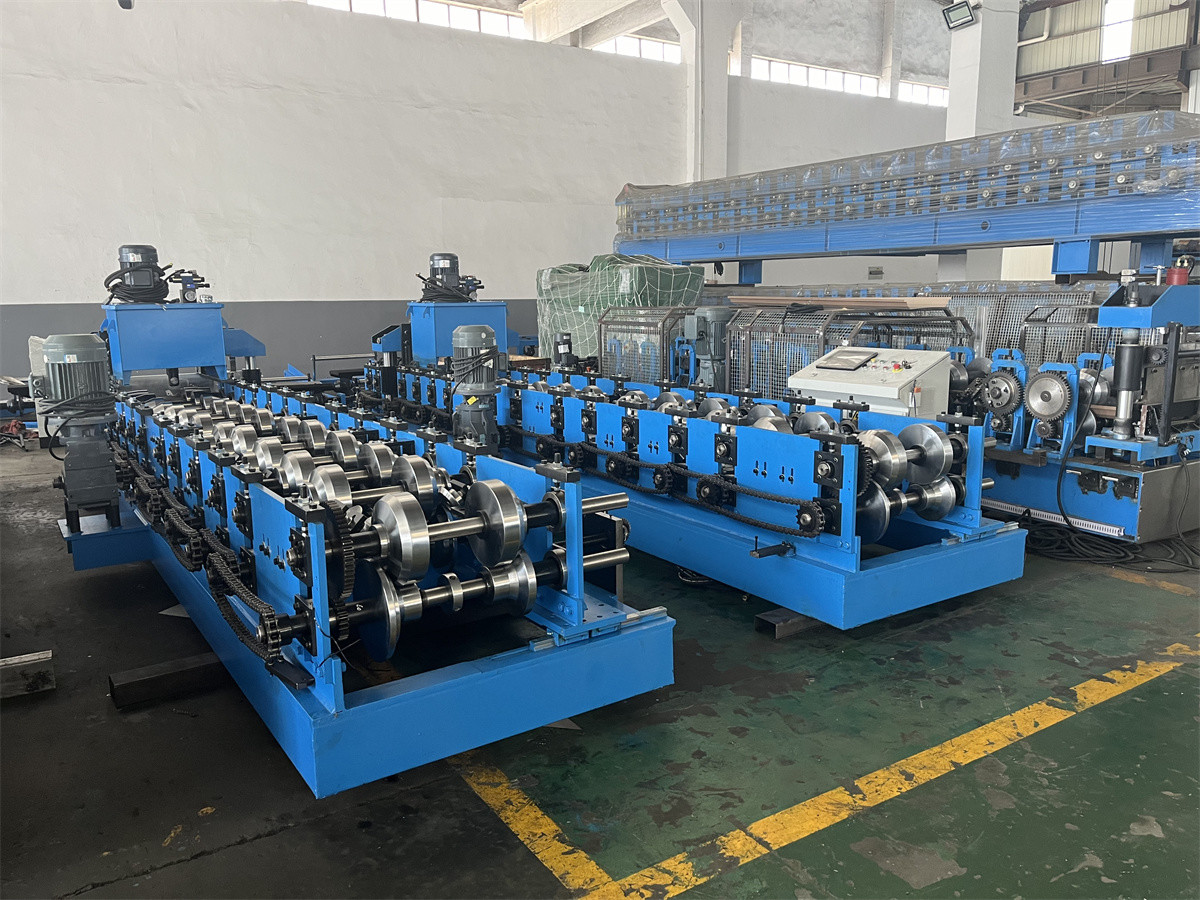

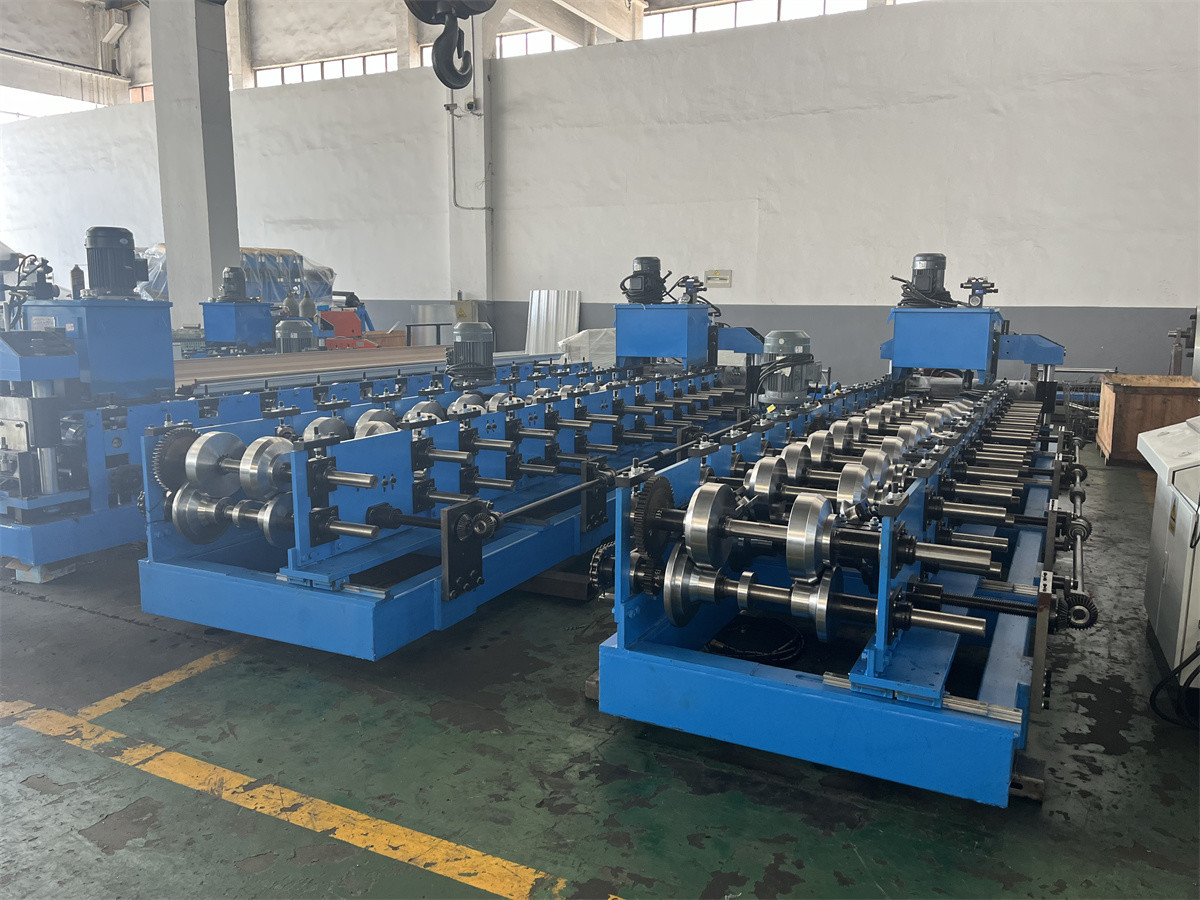

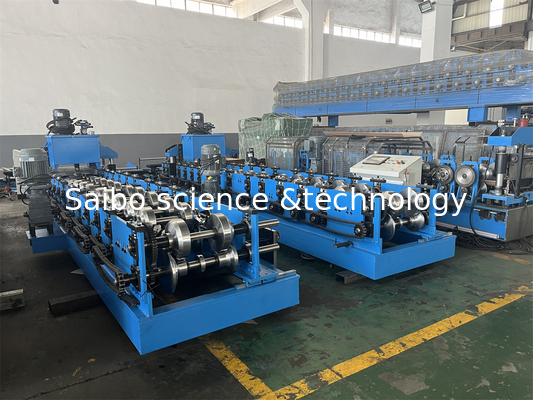

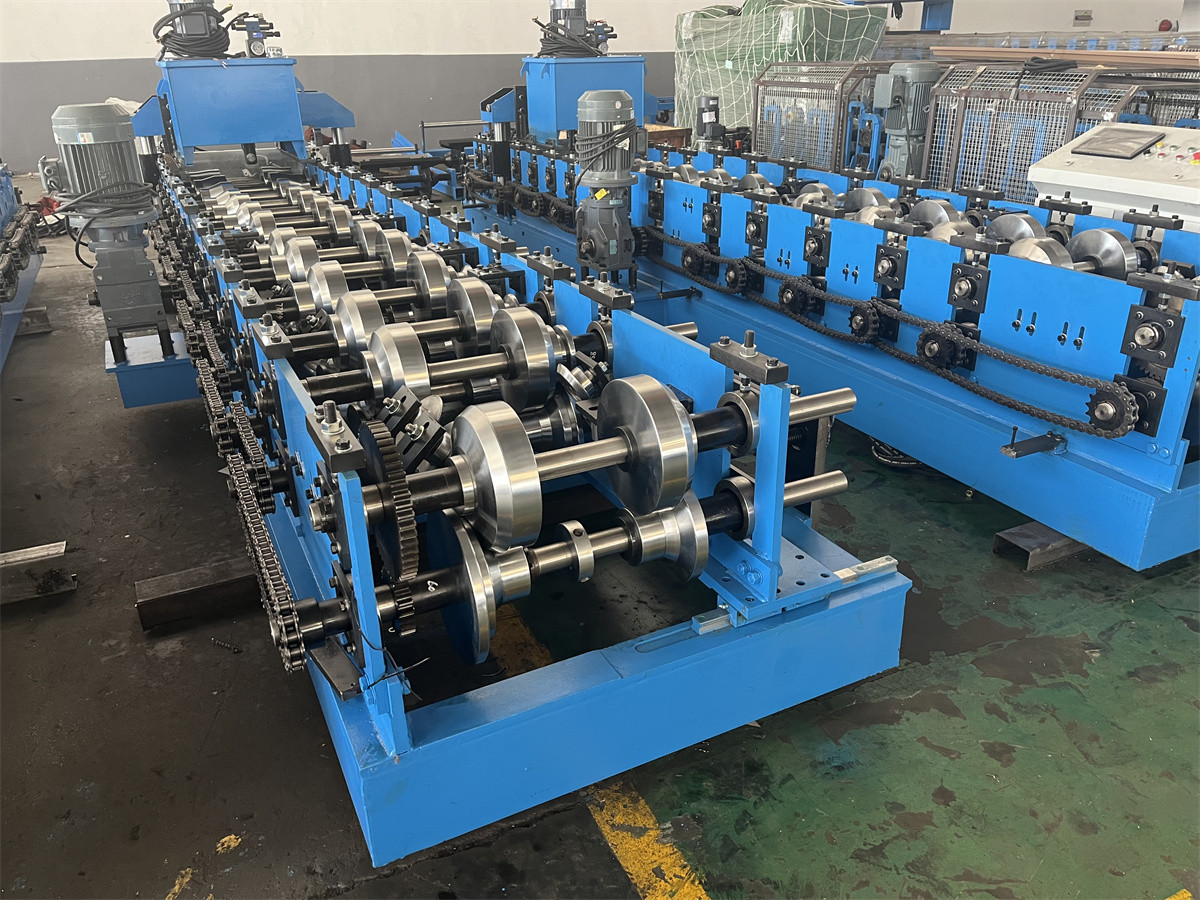

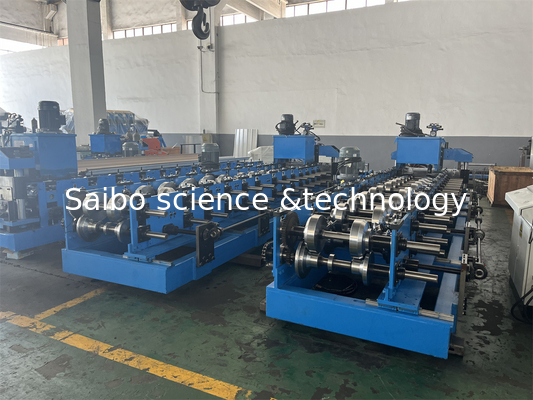

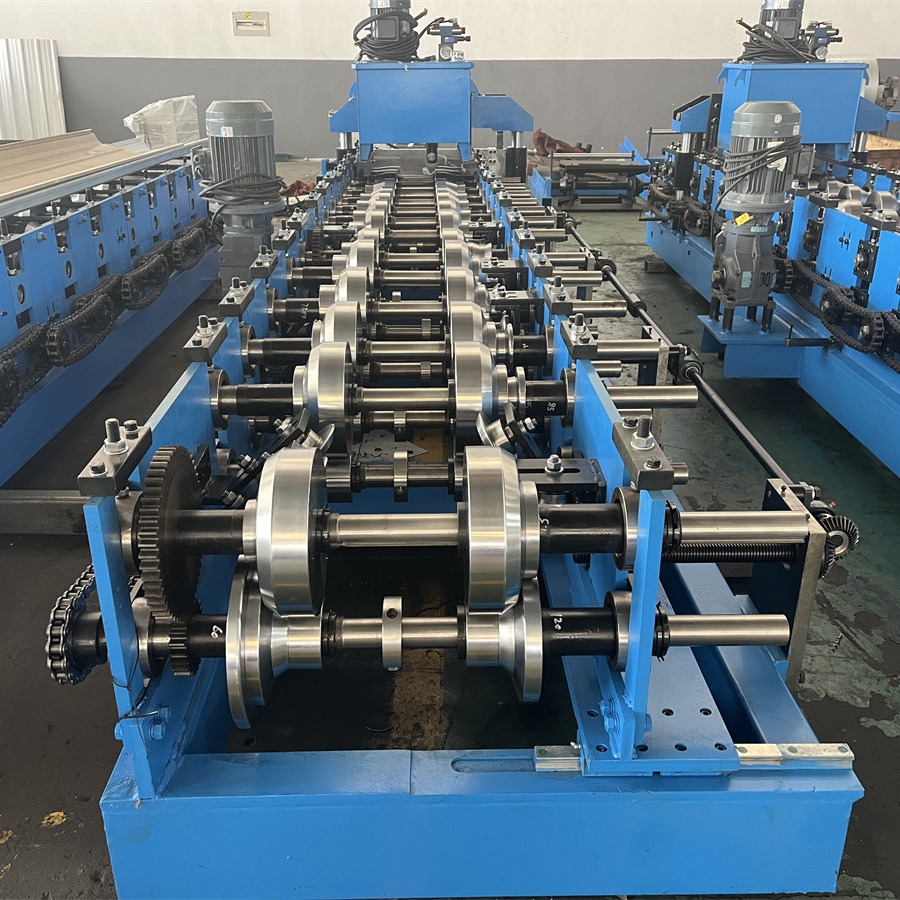

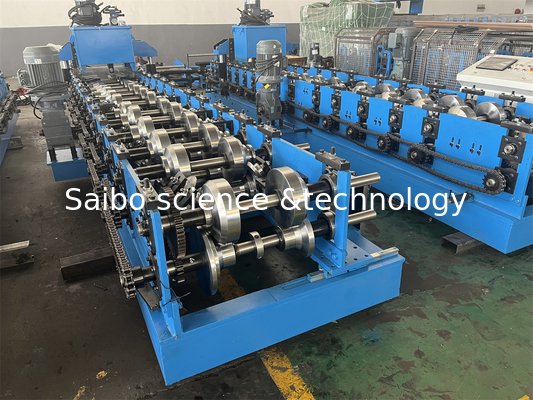

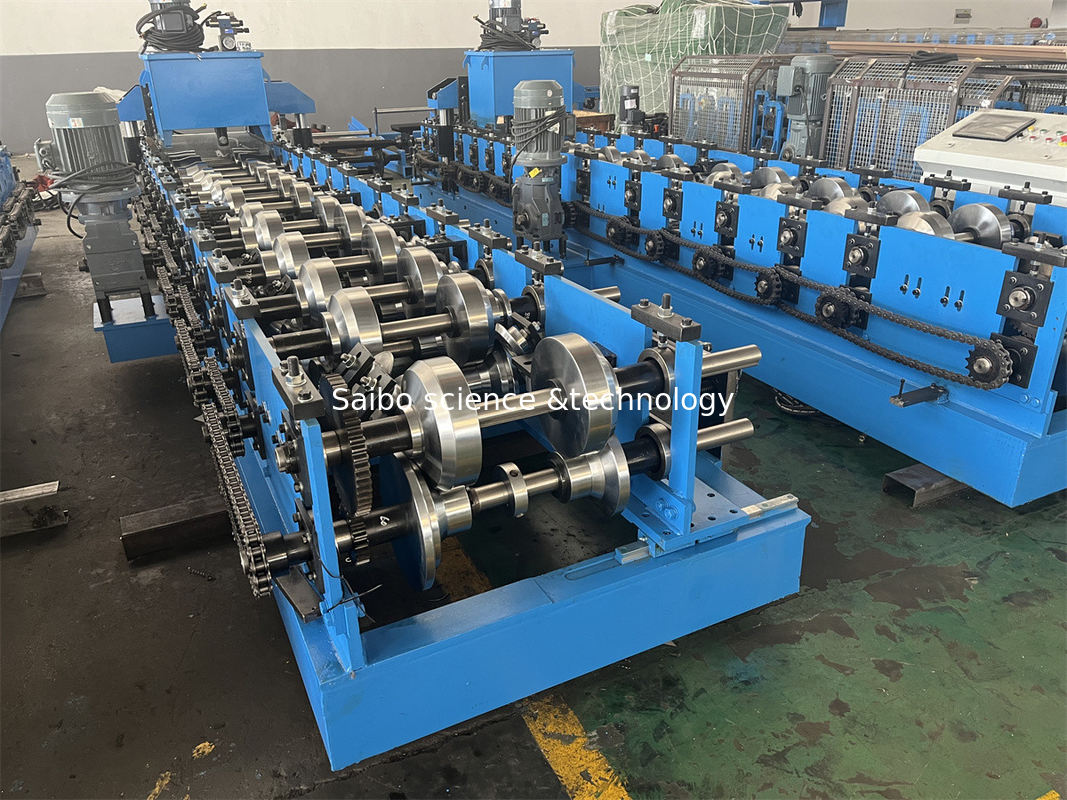

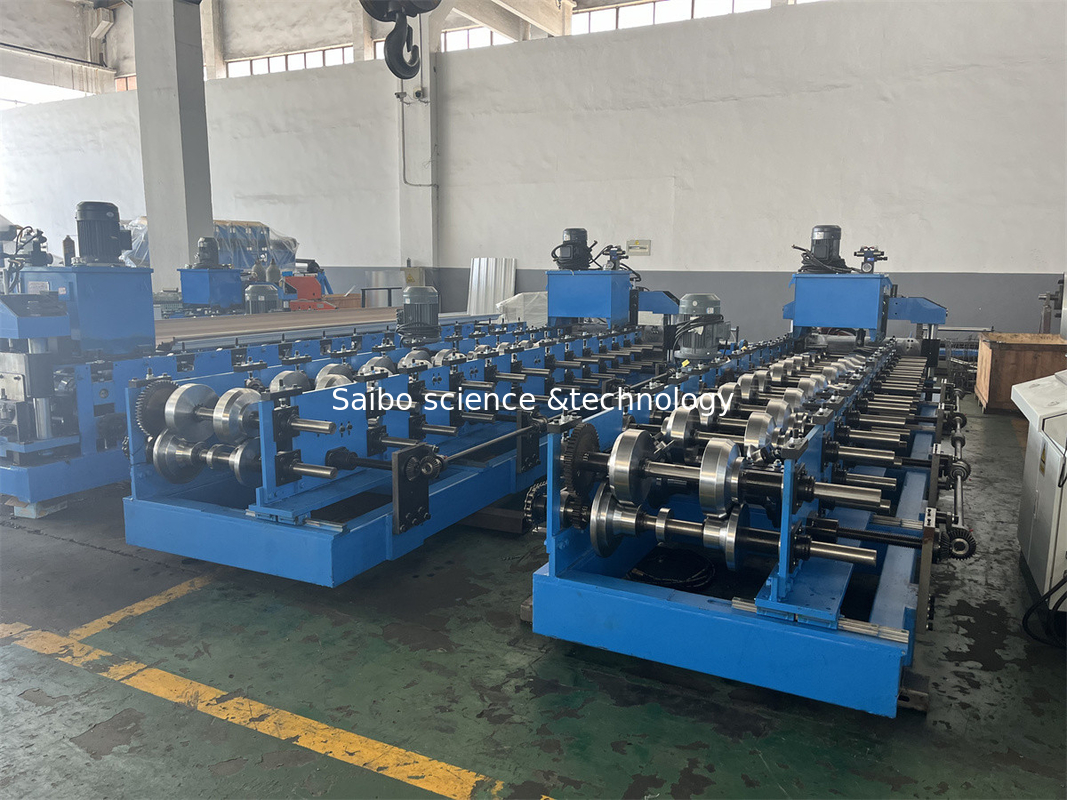

4.Referencia de las fotos de la máquina

5. Especificación de los componentes

(1) Descargador hidráulico de 5T

• Ancho de la alimentación: 1250 mm
• Capacidad: 5 toneladas
• Diámetro entre los puntos: 470-520 mm
• Diámetro de salida máximo: 1500 mm
• Velocidad de trabajo: 0-20 m/min ajustable
• Potencia del motor principal: motor CA de 5,5 kW
• Potencia hidráulica: 4 kW


(2) ElMáquina de moldeado de rodillos

• Material del rodillo:ASTM1045 superficie cromada con cromo
• Diámetro del eje: ¢70 mm Material: SAE1045 con amortiguación y templado
• Cuadro principal con soldadura por vigas 350H
• Estructura de la máquina: tablero de pared


(3) ElSistema de corte hidráulico

• Cortar después de la formación: cortar la hoja después de la formación de rodillos a la longitud requerida
• Material de la hoja:Cr12, dureza HRC 58-62
• Potencia de corte por hidráulica, 4 kW
• Presión de trabajo: 12Mpa ajustable
• Medición de longitud: medición automática de longitud del codificador
• Tolerancia de longitud: +/- 1,5 mm para cada producto final de pieza


(4) El gabinete de control del ordenador

• Configuración programable de la longitud y cantidad del perfil
• Idioma del sistema operativo: inglés y chino
• Computadora utilizada para controlar la longitud y la cantidad. La máquina cortará automáticamente a la longitud y se detendrá cuando se alcance la cantidad requerida

• PLC: Panasonic o personalización
