Máquina de formación de rodillos de persiana de 1.2 mm de buena calidad para acero

1

2

Desenrollador manual

• Ancho de la alimentación: 350 mm
• Capacidad: 3 toneladas
• Límites de expansión y lucha: 380 mm 520 mm
• Modo de expandir y luchar: expandir y luchar por el interior manual
• Modo de alimentación: manual
• Cuantidad: 1

• Centro ajustable armado de los rodillos formadores y de longitud suficiente para evitar el movimiento lateral de la tira en su entrada al perforado
• Guía de la mesa de entrada: ajustable
• Rango de anchura de entrada: 10-25 mm
• Rodillo de entrada y guía: diámetro ¢65 mm, material sae1045, superficie con cromo
• Cuantidad: 1

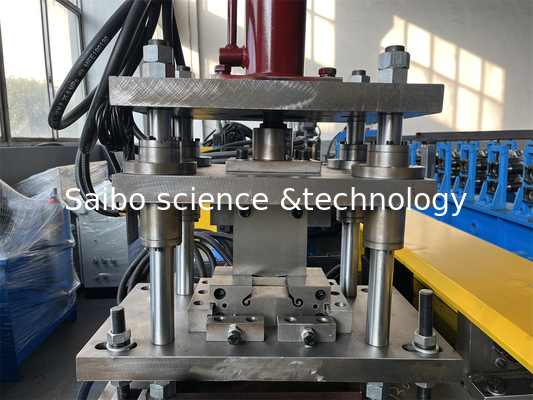

• La máquina adopta una máquina de perforación de 25 toneladas
• Alimentación por airede tipo neumático

• El airede tipo neumáticopotencia: 3 kW (proporcionado por el comprador)
• Molde de perforación: Cr12 con tratamiento térmico

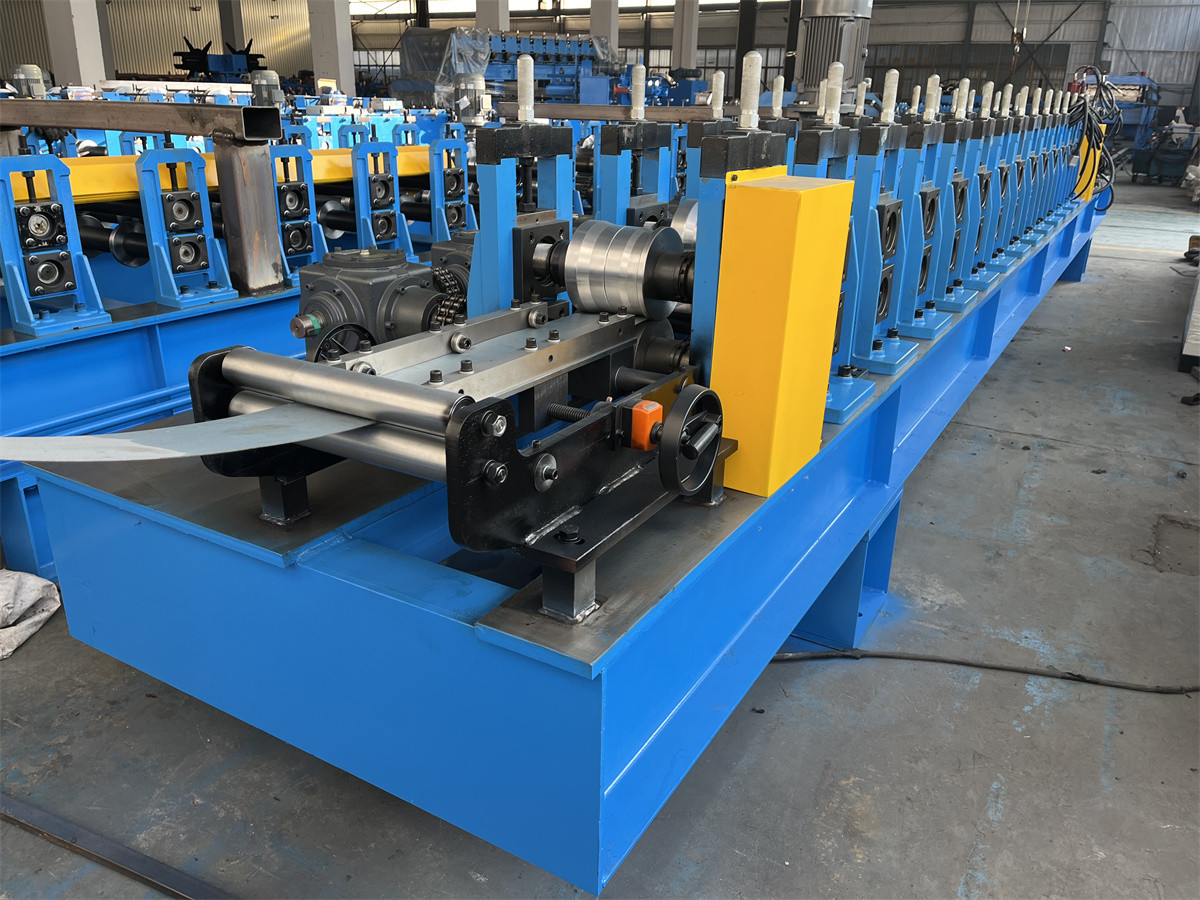

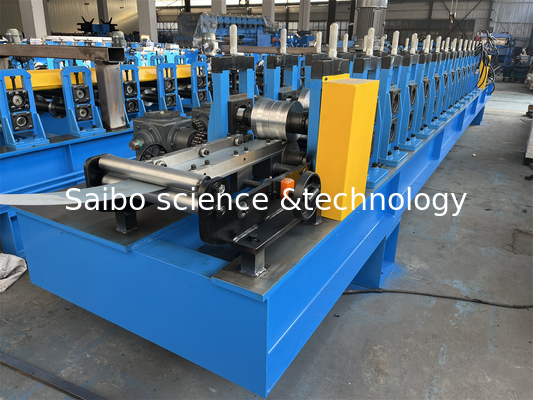

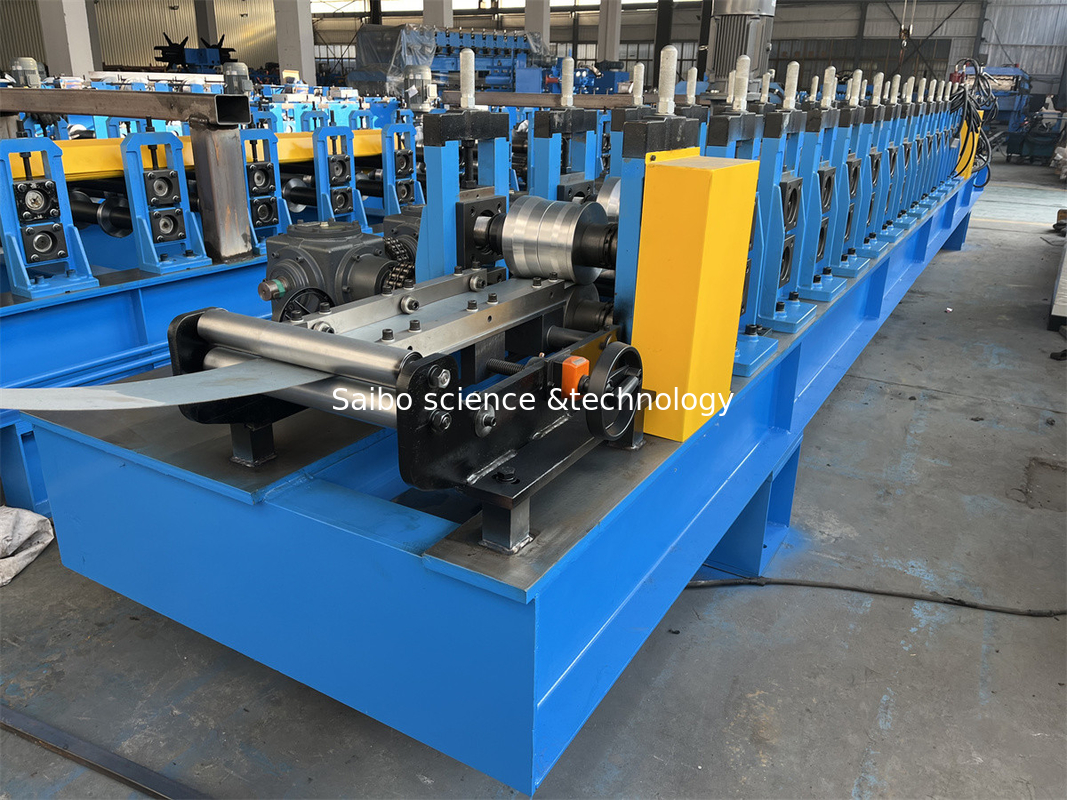

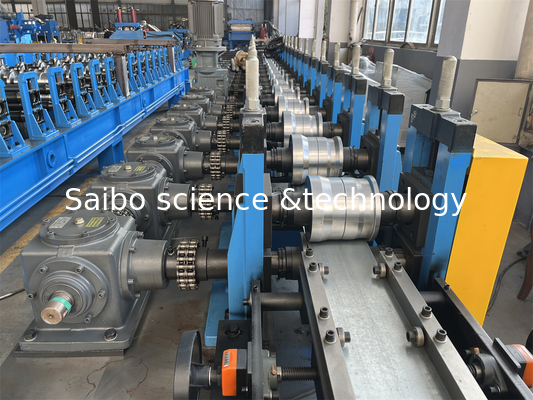

Máquina de moldeado de rodillos

• Voltagem de la máquina, frecuencia, fase: 380 V, 50 Hz, 3 fases

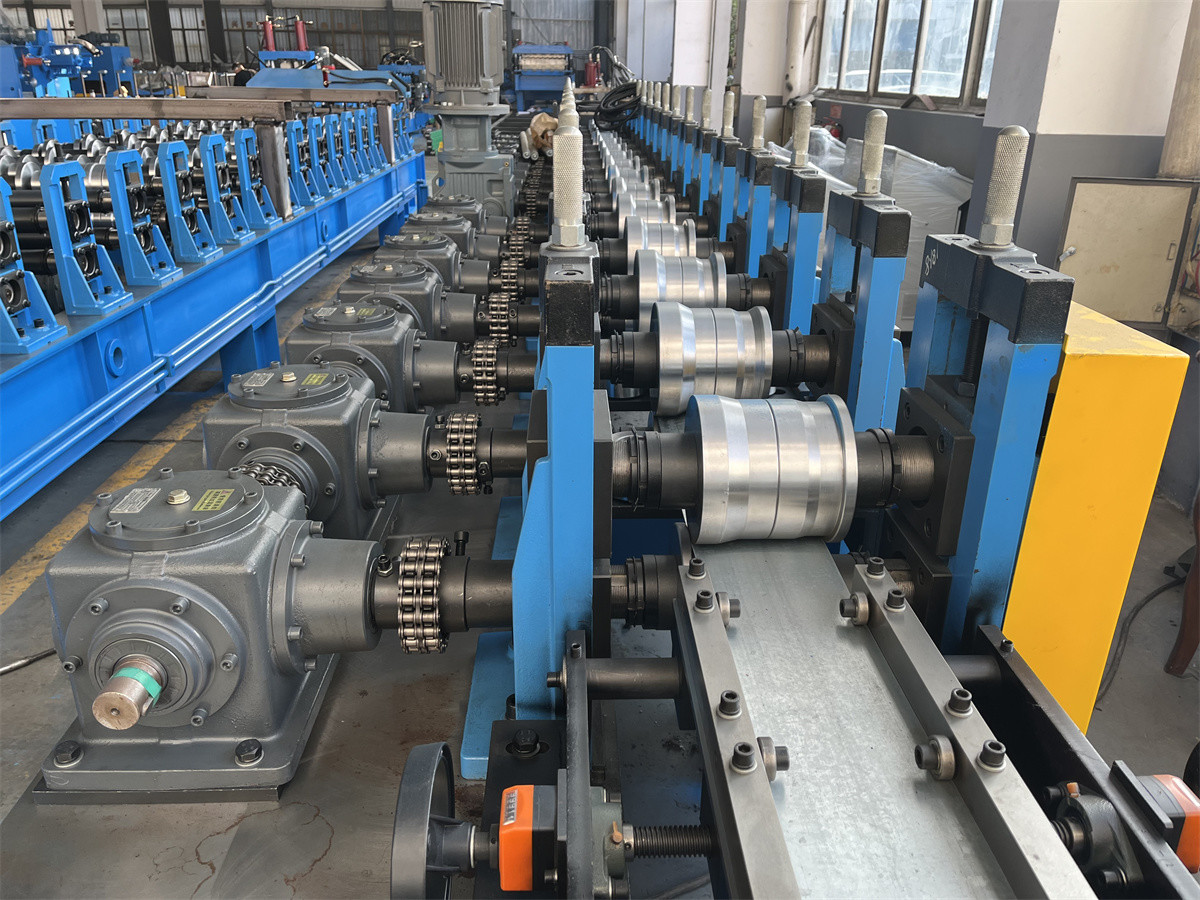

• Estación de rodadura: 15 estaciones + 1 estación de rectificación
• Material del rodillo: GCR15, HRC 58-60
• Diámetro del eje: ¢75 mm Material: SAE1045

Estructura de la máquina:

• Cuadro principal con soldadura por vigas 350H
• Construcción de la máquina: corte de electrodos de alambre
• Conducción por caja de cambios

• Una estación después de la formación del rollo,
• Función: para revisar el producto final hacia arriba y hacia abajo/izquierda y derecha hacia la rectitud
• Material del rodillo: Material del rodillo: GCR15 apagado 58°-62° acabado girado CNC
• Ajuste por rueda manual
• Cuantidad: 1

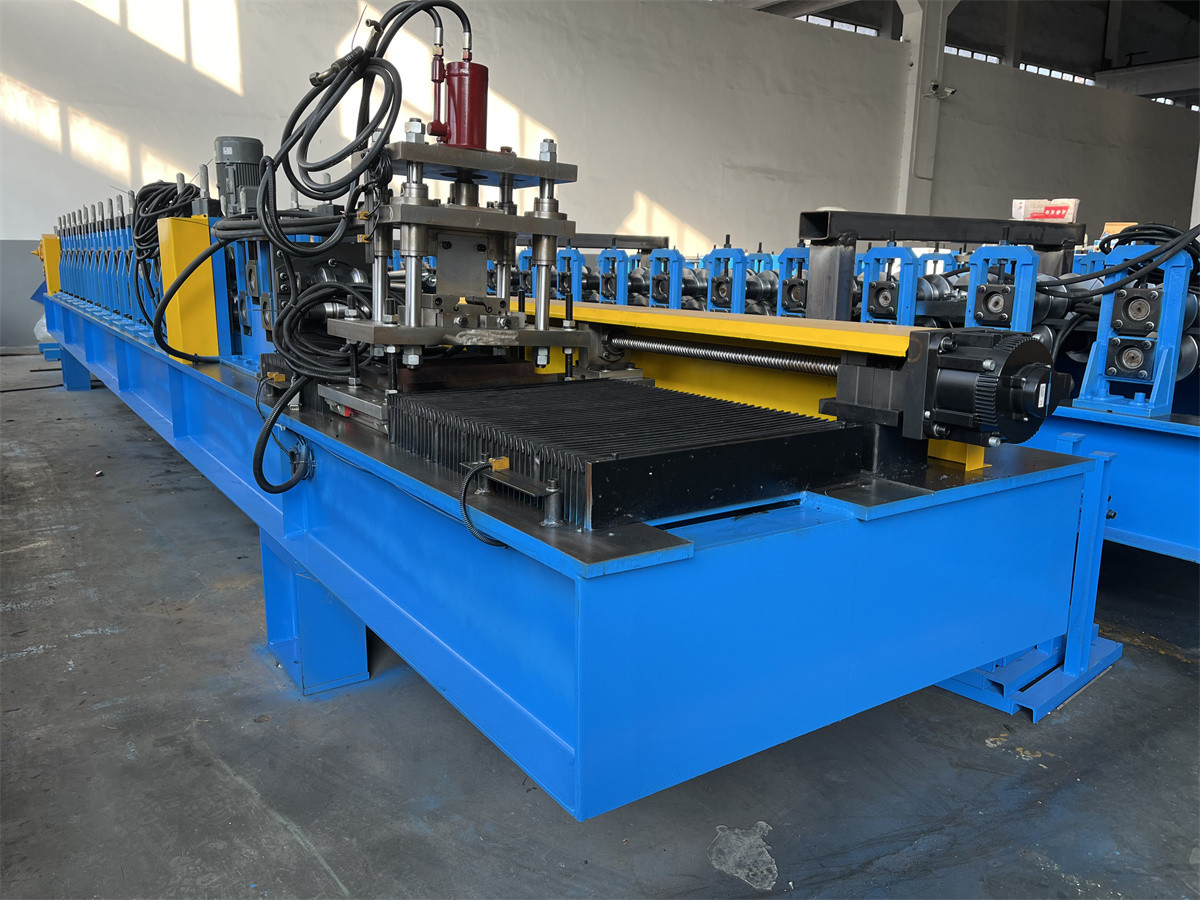

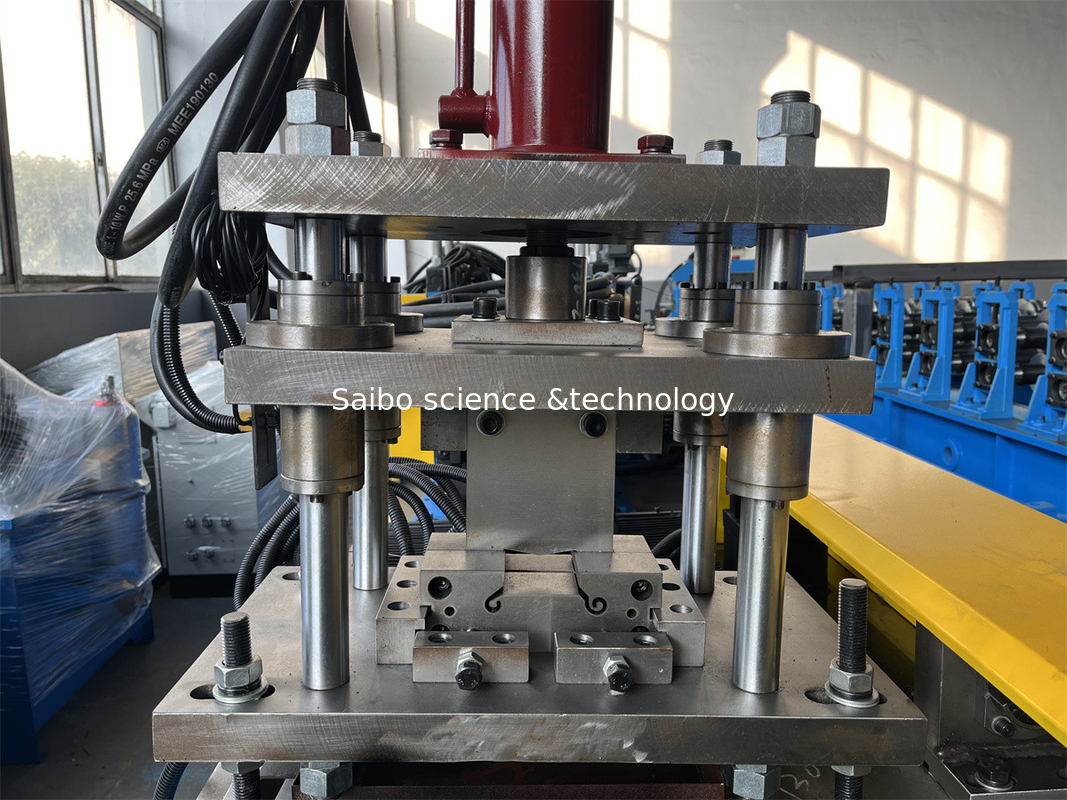

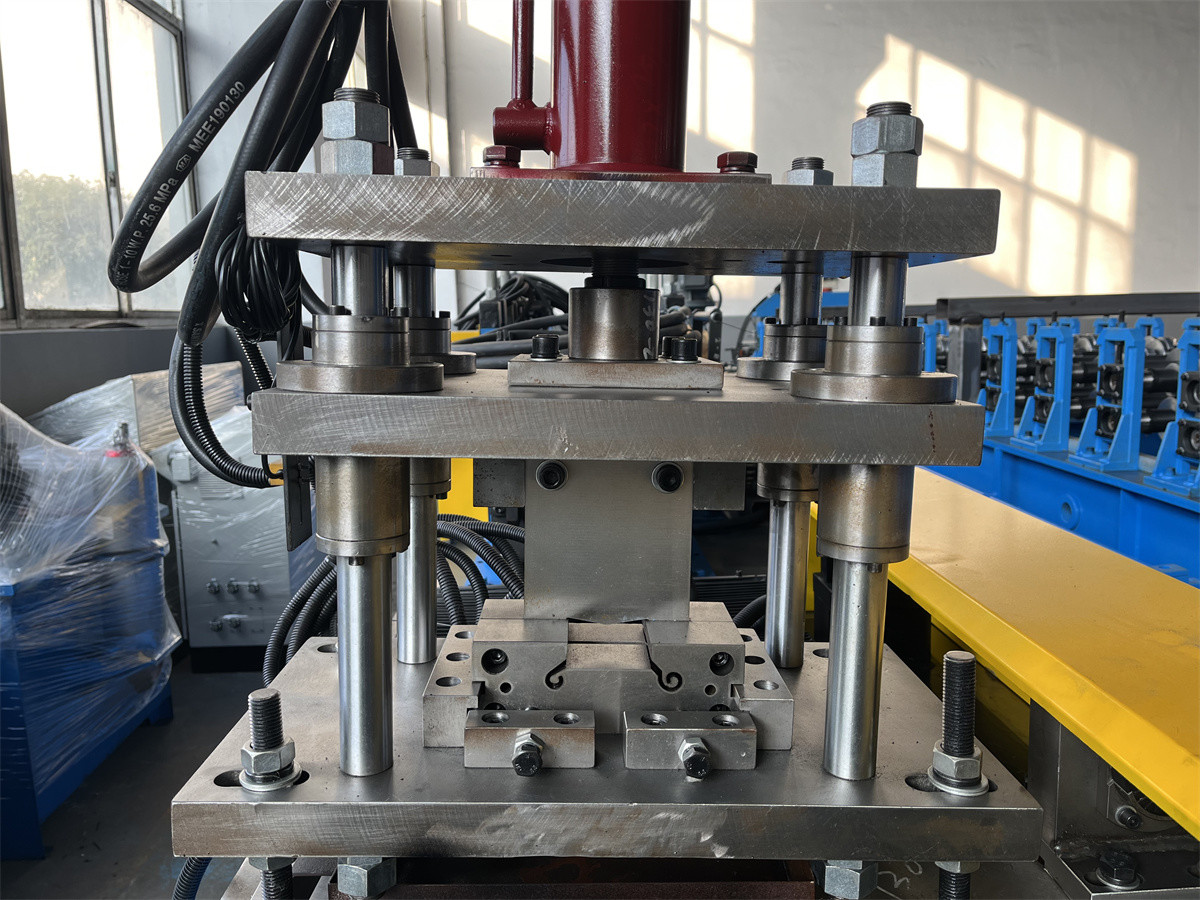

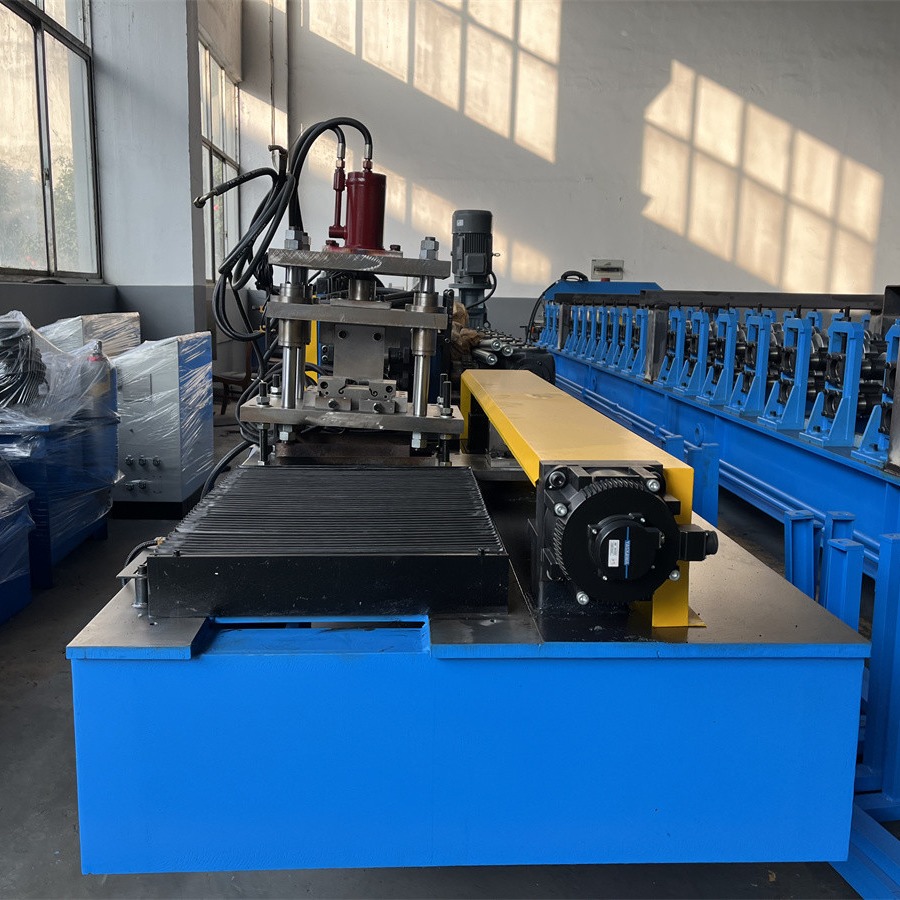

Sistema de corte hidráulico

• Cortar y perforar después de formar: Cortar la hoja después de formar el rollo a la longitud requerida
• Material de la hoja/del molde de perforación: dureza Cr12, 58-62 HRC
• Alimentación por hidráulica,5.5KW
• Potencia de la vía de servo: 2,9 kW
• Presión de trabajo: 12-16Mpa ajustable
• Medición de longitud: medición automática de longitud del codificador
• Tolerancia de longitud: +/- 1,5 mm para cada pieza del producto final

Sistema hidráulico

• Potencia hidráulica: 5,5 kW
• Presión de trabajo: 12-16Mpa ajustable

• Válvula de solenoide: 1 grupo
• Aceite hidráulico: 46# aceite hidráulico

• Cantidad:1

El gabinete de control de la computadora

• Configuración programable de la longitud y cantidad del perfil
• Idioma del sistema operativo: inglés y chino
• Voltado, frecuencia y fase: 380 V, 50 Hz y 3 fases
• Computadora utilizada para controlar la longitud y la cantidad. La máquina cortará automáticamente a la longitud y se detendrá cuando se alcance la cantidad requerida
• La inexactitud de la longitud se puede modificar fácilmente.
• Panel de control: interruptor de tipo botón y pantalla táctil
• Unidad de longitud: milímetro

No hay mesa.

• De acero o de acero sin cobre
• Tamaño: aproximadamente 2,0 m de largo*0,8 m de ancho*0,6-1 m de altura
• Una mesa con tres rodillos de apoyo
• Cantidad: 3 unidades

Las piezas de repuesto

• Los rodamientos: 2 piezas.
• Interruptor de límite: 2 piezas
• Relay: 2 piezas.
• El tubo de aceite: 1 pieza.
• Tornos y tuercas: algunos.
• Cadenas: 1 pieza
• Herramientas: llave de cerradura, llave hexadecimal y llave inglesa ajustable y otras máquinas herramienta de ajuste correlativo
