| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Saibo |
| Certificación: | CE/ISO |
| Número de modelo: | YX54-327 |
| Cantidad de orden mínima: | 1 sistema |
| Detalles de empaquetado: | Conveniente para el envío del océano |
| Tiempo de entrega: | 60 días laborables después del depósito recibido |
| Capacidad de la fuente: | Negociación |
| Alimentación principal: | 4kw | Energía hydráulica: | 5.5KW |
|---|---|---|---|
| Grueso de acero: | 0,4-0,6 mm | ESTACIÓN: | 7 estaciones stations+4 de rodillos laterales |
| Decoiler: | Manual | Estructura de la máquina: | Corte del electrodo del alambre |
| Marco de la máquina: | soldadura del haz 350H | Impulsión: | POR LA CADENA |
| Alta luz: | máquina de 4m/Min Ridge Cap Roll Forming,Rollo del casquillo que forma el equipo 4kw,rollo del casquillo de 0.6m m que forma el equipo |
||
Datos técnicos del rollo del canto del casquillo que forma la máquina
Canto del casquillo que forma la máquina para hacer el casquillo del canto conveniente para el top de acero de la hoja que cubre. Su canto se puede diseñar aquí.
Aquí están algunas máquinas populares del canto para su referencia, paran para cortar la máquina, trabajando velocidad sobre 2-4m/min.
canto estándar con la pierna plana, que necesitan cortar la pierna según cubrir las hojas trapezoidales durante la instalación
el canto especial cutted según cubrir las hojas trapezoidales, que pueden atado fácilmente en la techumbre sin el futher cortado durante la instalación, que mejoran eficacia del trabajo grandemente, y hace el gran partido a cubrir las hojas al impermeable.
El casquillo del canto de Saibo que forma las máquinas incluye el decoiler manual de 3 toneladas, formando la máquina con el corte del poste, regulador del PLC, estación hidráulica, hacia fuera funcionada con tabla. Mitsubishi o el sistema de control de Siemens permitirle fácil de usar, usted pone solamente en la longitud y los pedazos, ruedan formando la máquina trabajarán automáticamente.
1. Perfil para la referencia
2. Especificación del material
| No | Especificación del material | |
1
| Material conveniente | Placa de acero coloreada, acero galvanizado |
2
| Anchura de la materia prima | Según el producto final |
| 3 | Grueso | 0.4-0.7m m |
3. La máquina detalló parámetros
| 1 | Material del rodillo | El cromo ASTM1045 plateó la superficie con cromo |
| 2 | Estación del rodillo | 7 estaciones de stations+ 4 de rodillos laterales |
| 3 | Diámetro del eje | material de ¢65mm: 40CR con el temple |
| 4 | Estructura de la máquina | Corte del electrodo del alambre |
| 5 | Marco de la máquina | soldadura del haz 350H |
| 6 | Modo de alimentación | por el manual |
| 7 | Motor principal | 4kw |
| 8 | Energía hydráulica | 5.5kw |
| 9 | Material del molde de la prensa | Cr12, dureza de 58-62 HRC |
| 10 | Material del molde de la cuchilla y de la prensa | Cr12, dureza de 58-62 HRC |
| 11 | Cortar el sistema | corte hidráulico del poste |
| 12 | Material conveniente | Acero del color, 0.4-0.6m m |
| 13 | Sistema conducido | por la cadena |
| 14 | Voltaje | 380V, 50HZ, 3P |
4.Photos para la referencia
5. Mantenimiento y seguridad
1. Debe haber un alambre de tierra conectado independientemente con la tierra.
2. Guarde limpia todos los componentes eléctricos. Limpíelos una vez al mes.
3. No abra la puerta de la caja eléctrica a excepción de la limpieza y del ajuste.
4. Mientras que hace la limpieza mensual, compruebe las condiciones del aislamiento y de la conexión de cada componente eléctrico. Asegúrese de que no haya generación de calor u oxidación.
5. La máquina: 380V/50HZ, piezas de funcionamiento: AC24V, refieren por favor al dibujo y a la tabla eléctricos del principio para el mantenimiento.
6. No modifique el parámetro de sistema a menos que especialicen al operador en sistema que controla
.
7. Una vez que el sistema no trabaja correctamente, envíe por favor para los técnicos o los electricistas especializados para el mantenimiento.

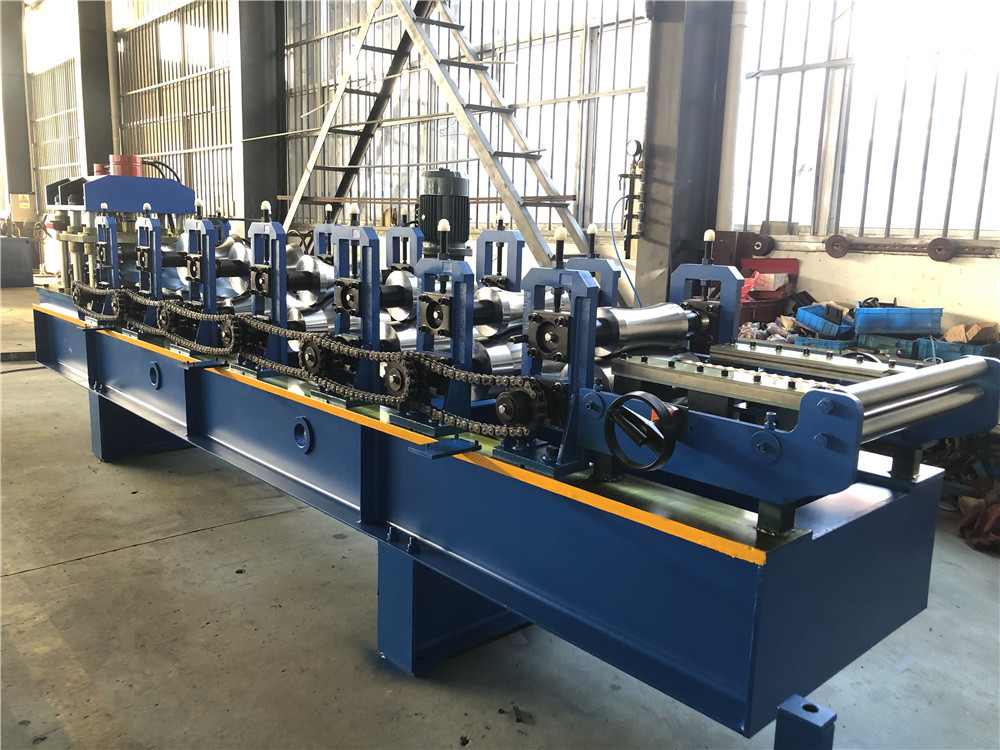

imagen 6.Machine para su referencia:
